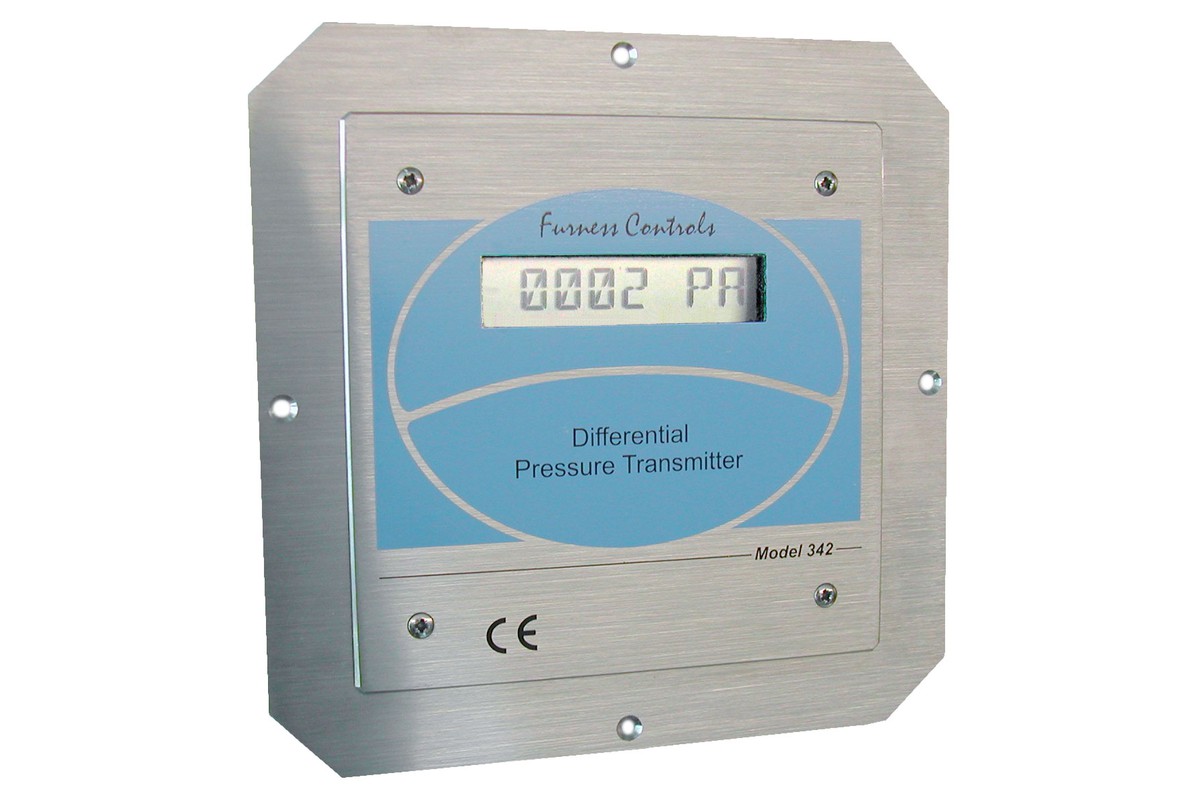

Transmisor de presión diferencial para empotrar (FCO342)
Con el transmisor de presión diferencial FCO342 empotrable, Furness Controls proporciona una solución de transmisión de presión e indicación local todo en uno, que cumple con los requisitos de costo reducido, huella e instrumentación en el sitio. Ambas salidas de medición, las cuales incluyen la señal analógica lineal y la pantalla de 4 dígitos, están dentro del 0.25% de precisión a la presión de operación de 10 Pascal, o 0.03 Pascal en términos SI.
El FCO342 utiliza el diseño probado del transductor basado en capacitancia para la confiabilidad y repetibilidad a largo plazo.
Rápida Instalación y verificación:
En comparación con otros productos, el FCO342 proporciona una instalación más rápida y un proceso de verificación continuo:
La señal de salida lineal y la pantalla se verifican con el Sistema de gestión de edificios en una sola fuente. Puertos de calibración integrados para llevar a cabo la calibración del instrumento sin la necesidad de desconectar las líneas de impulso, minimizando la interrupción de los procesos en curso. Las indicaciones locales separadas son redundantes, lo que resulta en una reducción en instrumentación y gastos de calibración posteriores.
Otros clientes compraron
Productos relacionados
-
Herramientas básicas de calibración
Módulos de salida de tensión D3100
Los módulos de salida de tensión de la serie D3100 contienen un convertidor digital-analógico aislado de 12 bits que está escalado para generar tensiones de CC utilizadas habitualmente en las industrias de control de procesos, pruebas de producción y control de movimiento. Están disponibles seis rangos de salida de tensión diferentes. Para controlar el convertidor digital-analógico de 12 bits se utilizan sencillos comandos de caracteres ASCII. Los comandos se reciben desde un ordenador central a través de un puerto serie RS-232 o RS-485.
El D3100 incluye tres entradas digitales discretas que pueden aceptar cierres de contacto directos de interruptores o relés. Esto las hace ideales para supervisar señales de encendido/apagado, como el estado de la puerta del armario, o para controlar manualmente la señal de salida analógica en una ubicación remota del módulo.
Los módulos de salida de tensión de la serie D3100 son una solución rentable para aplicaciones de control de funciones simples. Las señales de tensión pueden utilizarse para controlar anunciadores, actuadores u otro hardware que requiera una señal de entrada de control. Los usuarios que necesiten funciones más avanzadas pueden considerar la serie D4000.
Las características avanzadas de la serie D4000 incluyen valores de datos de entrada escalables por el usuario, temporizador de vigilancia de las comunicaciones, valor inicial de encendido programable por el usuario, control de la velocidad de giro de la salida analógica y lectura analógica real.
Los módulos de la serie D3000 también pueden montarse en un raíl DIN utilizando el kit de montaje MK-1.
Dimensiones 9,14 × 6,22 × 2,8 cm Especificaciones • Salidas de tensión: +/-1V, +/-5V, +/-10V, 0-1V, 0-5V, 0-10V
• Precisión: 0,1% del rango de la escala completa como máximo
• Resolución de salida de 12 bits
• 1000 conversiones por segundo
• Tiempo de asentamiento: 300uS típico (1 ms máximo)
• Span tempco: +/-50ppm/grado C máx
• Accionamiento de la salida de tensión: 5mA máx
• Tres entradas digitales. -
Herramientas básicas de calibración
Transmisor de presión diferencial (FCO452)
El FCO452 es la versión industrial de los transmisores de baja presión diferencial de la serie 400. Los modelos comienzan con un rango de medición de sólo ±50Pa (precisión del 0,25% de la lectura), hasta un rango de -1 a 10 bar en presión diferencial. También está disponible una versión de presión absoluta (1500 mbar).
Una robusta carcasa de aluminio IP66 proporciona la protección necesaria en entornos húmedos o sucios. Hay disponibles varias conexiones neumáticas para diferentes tamaños de tuberías, con una opción de colector de proceso para montar válvulas de aislamiento. La versión de colector de proceso incorpora todas las piezas húmedas de acero inoxidable 316 para su uso con gases agresivos.
El FCO452 tiene corrección de temperatura incorporada, unidades configurables y amortiguación de salida ajustable. El microcontrolador puede aplicar transformaciones de raíz para permitir que la salida proporcione lecturas de velocidad directas a partir de la presión diferencial medida.
Salidas
Existen opciones de bucle de corriente estándar de 2 o 4 hilos de 4-20mA, así como de señalización de tensión. Los relés ajustables permiten que el transmisor accione directamente alarmas externas u otros circuitos cuando se alcanzan los umbrales de medición.
Interfaz de usuario
La pantalla LCD de bajo consumo permite alimentar el instrumento a través del circuito de 4-20mA, mientras que la pantalla OLED azul, brillante y fácil de leer, requiere una fuente de alimentación independiente de 24V. El teclado de membrana en el dispositivo permite una fácil configuración de los parámetros del dispositivo, mientras que el conector micro-USB se puede utilizar para la configuración a través del software de utilidad proporcionado.
Casos de uso típicos
El FCO452 está diseñado para sustituir a los manómetros de columna de agua, los caudalímetros VA, los medidores analógicos y los presostatos inexactos. Es adecuado para aplicaciones industriales y científicas de control, medición y monitorización, incluyendo:
-
- Medición y control de la presión de combustión de secadores, hornos, estufas y calderas
.
-
- Medición de caudal o detección de bloqueos a través de filtros y membranas
.
-
- Medición de flujo de gas/aire junto con elementos de flujo laminar o tubos de Pitot
.
- Cajas de guantes, salas limpias, túneles de viento y mucho más
Características clave
Precisión < 0,25% de la lectura
Carcasa IP66
Pantalla OLED de alta visibilidad
Teclado integrado para la configuración
Salida radial o lineal para medición de presión o caudal -
-
Herramientas básicas de calibración
Beamex MC6 Workstation
Estación de trabajo de calibrador y comunicador avanzada
Hemos hecho de la estación de trabajo MC6 un calibrador ergonómico para su uso en taller. El dispositivo, que es fácil de usar además de multifuncional, ofrece muchas funcionalidades para realizar calibraciones. La estación de trabajo MC6 se puede instalar en el banco de calibración o el carrito móvil de Beamex.
Facilidad de uso
Nuestro objetivo ha sido que el uso de la estación de trabajo MC6 fuese fácil y divertido. Para eso le hemos añadido una gran pantalla táctil en color de 5,7 pulgadas con retroiluminación que se puede usar con los dedos, incluso si lleva guantes, o con un puntero. Además incluye un interfaz de usuario intuitiva con varios idiomas. Los diagramas de conexión le guían para efectuar las conexiones correctamente. Incluso hemos añadido varios modos de interfaz de usuario para los diferentes tipos de uso.
Precisión inigualable
Siendo un calibrador de alta gama, por supuesto que es muy preciso. La incertidumbre de medición es muy pequeña y también se ha especificado con una estabilidad de 1 año. Consulte el folleto para ver las especificaciones con más detalle.
Comunicador multibus de campo
Le hemos añadido al calibrador un comunicador multibus de campo. Se incluyen las comunicaciones HART, FOUNDATION Fieldbus H1 y Profibus PA en un solo dispositivo y solo tiene que seleccionar las que necesite. No es necesario llevar un comunicador independiente para realizar trabajos de calibración.
Parte de la solución de calibración integrada Beamex ICS
La estación de trabajo MC6 es un calibrador-documentador, que usado junto con el software de calibración de Beamex permite un proceso de calibración donde no hace falta papel.
Modos de interfaz de usuario
El calibrador debe tener muchas funciones avanzadas y seguir siendo fácil de usar, lo que puede ser una situación bastante difícil. La solución que hemos encontrado fue hacer diferentes interfaces de usuario adaptadas a las diferentes utilizaciones. Por ejemplo, si solo desea medir algo de forma fácil y rápida, use el sencillo modo de Medidor. Si desea documentar la calibración, use el modo de Calibrador-documentador.Medidor
El modo Medidor permite medir señales de forma muy sencilla. Es frecuente que haga falta medir algo de forma rápida y fácil. Para este fin suele utilizarse un multímetro, que resulta más sencillo de usar. Algunos calibradores multifunción son lentos y difíciles de manejar, así que resulta más fácil elegir el medidor más simple. El modo Medidor del MC6 está optimizado para este tipo de mediciones sencillas.
Calibrador
El modo Calibrador está diseñado para calibrar diversos instrumentos de proceso. A menudo hay que revisar y calibrar un determinado transmisor/instrumento de proceso. Los transmisores suelen tener una entrada y una salida. Por tanto, el usuario necesita tener dos equipos o uno capaz de hacer dos cosas a la vez. El modo Calibrador del MC6 está optimizado para este tipo de uso.
Calibrador-Documentador
El modo Calibrador-Documentador permite calibrar instrumentos de proceso y documentar los resultados de la calibración. En las plantas de proceso actuales, a menudo es necesario documentar las calibraciones. Sin un calibrador-documentador, la documentación tiene que hacerse a mano, lo que implica dedicar mucho tiempo a la vez que aumenta el riesgo de errores. El modo Calibrador-Documentador del MC6 está optimizado para usarlo como un calibrador-documentador de procesos integrado con el software de calibración.
Registro de datos
El modo Registro de datos permite registrar resultados de diversas mediciones. En este sector es muy frecuente tener que medir señales en periodos más cortos o más largos y guardar los resultados en la memoria y analizarlos posteriormente. Este uso puede estar relacionado con la solución de problemas, la vigilancia o la calibración. El modo Registro de datos del MC6 está optimizado para este tipo de uso.
Comunicador
El modo Comunicador está pensado para comunicarse con los instrumentos de bus de campo (fieldbus). En las plantas de procesado actuales cada vez se emplean más instrumentos inteligentes. Por tanto, los ingenieros tienen que usar comunicadores o software de configuración. La mayoría de estos instrumentos son compatibles con HART, FOUNDATION Fieldbus o Profibus PA. El modo Comunicador del MC6 está optimizado para este tipo de uso.
Ajustes
El modo Ajustes le permite modificar los diversos ajustes del calibrador.
-
Herramientas básicas de calibración
Sonda Industrial Beamex IPRT
Beamex IPRT-300 es una sonda de temperatura resistente e industrial de uso general. Se puede utilizar hasta una temperatura máxima de +300 °C (+572 °F).
La sonda IPRT-300 tiene un nivel de exactitud de ±0,04 °C cuando se utiliza con los coeficientes proporcionados. Se trata de una sonda según estándar IEC60751 Pt100 (385), por lo que también se puede utilizar sin coeficientes de corrección, con buena exactitud.
-
Calibración
Calibrador de caudal SMF®1000 DD Sonic Master Flow®
La serie de bancos de prueba de toberas sónicas SMF® ha sido específicamente diseñada para la calibración con aire. El sistema genera el caudal requerido con gran precisión y estabilidad. Dependiendo de los requisitos del cliente, se pueden combinar hasta 9 toberas sónicas. Los diferentes circuitos resultantes permiten una generación de flujo de 29 = 512 caudales diferentes. Con las toberas, se puede establecer un flujo preciso en un tiempo muy corto (alrededor de 500 ms). El registro está hecho de la configuración del tambor y viene equipado con los sensores apropiados (temperatura, presión y humedad) para la determinación de la densidad. Un conjunto de calibración proporciona una succión atmosférica a través del elemento de prueba y el cilindro de la tobera. Una bomba de vacío, o la conexión a la red de vacío de la instalación, asegura la generación de la relación de presión crítica necesaria aguas abajo de las toberas. Alternativamente, la operación también se puede realizar con sobrepresión, de acuerdo con los requisitos del cliente.
El sistema está controlado por un PC dotado de un precisos hardware de adquisición de datos de medición y un software de control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).
-
Transmisores de presión diferencial
Transmisor de presión diferencial ATEX FCO354
El FCO354 es un transmisor de presión diferencial de proceso, intrínsecamente seguro, configurable y basado en el sensor capacitivo de Furness Controls de probada versatilidad y fiabilidad.
Dispone de compensación por microprocesador en temperatura y linealidad, para garantizar una mayor estabilidad.
Tiene una salida 4-20 mA o en tensión, rango modificable y la presión medida se indica en display alfanumérico en unidades de ingeniería.
Este equipo puede usarse conjuntamente con tubos pitot o elementos de flujo laminar y admite una configuración vía teclado integrado, con tecla independiente para cero.
El FCO354 es ideal para aplicaciones industriales de medida, control y monitorización.
-
Software para gestión de calibraciones
Software de calibración CMX Enterprise
El software CMX Enterprise lleva la gestión de la calibración a un nivel más alto. Al instalar el CMX Enterprise con licencias flotantes en el servidor corporativo, se consigue que todas las plantas puedan compartir el mismo sistema y base de datos a nivel mundial.
El almacenamiento de los datos relativos a los procedimientos de calibración en una base de datos, así como el compartir procedimientos similares a nivel corporativo, aumentan la productividad de la mano de obra de la empresa y consiguen que todo el sistema de calibración sea más eficiente.
También es mucho más fácil sacar conclusiones, mejorar las operaciones y analizar los resultados de las calibraciones.
-
Hornos y baños de calibración
Hornos de calibración TCT-450/TCT-450H
Los hornos de calibración Gometrics TCT-450 y TCT-450H son unos instrumentos portátiles diseñados para la generación de calor de una forma rápida y precisa para la verificación de sensores de temperatura tipo termorresistencia, termopar, etc.
La temperatura de estos hornos de pozo seco se controla mediante un conjunto de sensor tipo RTD de gran estabilidad y un controlador digital con funciones Fuzzy + PID con indicación del punto de consigna y de la temperatura del sistema.
La salida del controlador va a una fuente de alimentación especialmente diseñada para alcanzar rápidamente la temperatura del punto de consigna deseado, garantizando una gran estabilidad en el sistema, lo que permite realizar las calibraciones y verificaciones de los elementos por comparación con una sonda patrón de referencia o termómetro patrón.
