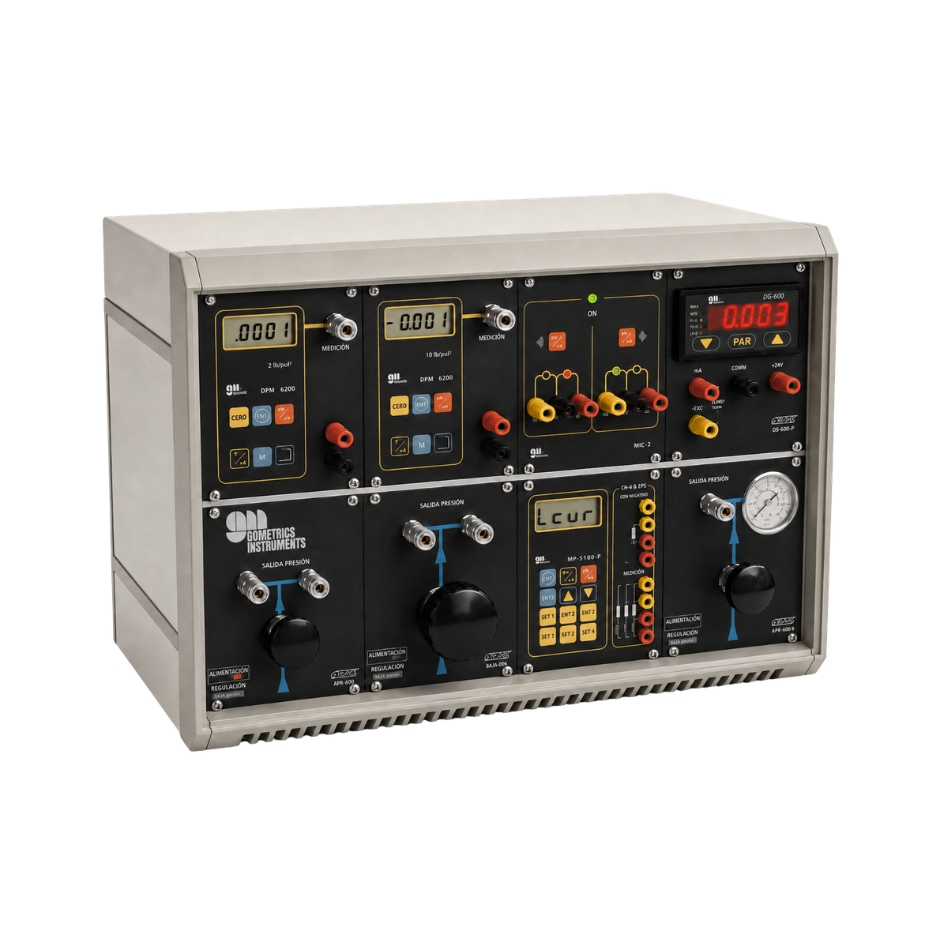

Los paneles Serie PM700 reúnen una serie de armarios y combinaciones de carátulas de medición, control o accesorios, diseñadas para la ejecución de las tareas de calibración y ajuste de los instrumentos de proceso, como transmisores convertidores, sistemas de alarma, registradores, en el propio taller de instrumentos.
Su diseño modular permite adaptarse al presupuesto, ampliar o modificar el panel original, consiguiendo así con un presupuesto competitivo, disponer de un panel de calibración ”hecho a medida”.
Ficha técnica |
| Presión | Manómetros analógicos o digitales |
| Temperatura | Termómetros analógicos o digitales tipo T250-P o T240-P |
| Regulación de presión | Reguladores desde vacío hasta 350 bar |
| Medición/generación | Simuladores de corriente tipo T220-P |
| Racorería interna | En 1/8” latón o 1/4” inox. según especificaciones cliente |
Excela es un presostato/termostato electrónico diseñado para sustituir los clásicos presostatos mecánicos por electrónicos.
Solo precisa de dos hilos, de modo que se puede colocar fácilmente en la instalación existente de un presostato o termostato mecánico, sin necesidad de instalar nuevos cableados ni añadir tarjetas adicionales en el DCS o costosas modificaciones de software.
Este presostato/termostato electrónico de alta calidad ofrece muchas ventajas a los ingenieros y técnicos de proceso.
Excela combina las ventajas de un presostato mecánico (fiabilidad) con las ventajas de un transmisor electrónico moderno (indicación local, monitorización, configuración).
Se instala sobre el cableado existente a dos hilos del presostato/termostato mecánico y ofrece el rendimiento de un interruptor electrónico, con una pantalla LCD y luces indicadoras LED, para que el instrumentista sepa que el interruptor está operativo.
Está cualificado para operaciones en intemperie conforme a NEMA 4X e IP66.
Los instrumentos de la serie TINYCAL ofrecen una doble función: generación/simulación y medición. El teclado del instrumento permite su configuración para la generación de valores fijos, tanto en valores de ingeniería como porcentuales. El teclado permite igualmente la generación por saltos así como la configuración del tiempo de salto entre 1 y 9 segundos para cada tramo, para ello el instrumento va provisto de 6 teclas para memorizar los valores de configuración. La simulación desde el instrumento – T240 y T250 – ofrece la posibilidad de poderlo configurar para simular la respuesta del sensor (Pt100 o tipo de termopar seleccionado).
La función medición fácilmente seleccionable mediante la tecla IN/OUT y cuya característica viene claramente indicada en la pantalla del instrumento, permite la indicación del valor a medir. En previsión de posibles errores de conexión o de manipulación, el circuito de medición está protegido contra corto-circuitos y tensiones externas hasta 30 V, con lo que se garantiza una mayor vida útil del instrumento. Los modelos T220 y T225 de la familia TINYCAL van provistos de fuente de 24 Vcc integral, lo que permite, mediante la conexión adecuada, alimentar al lazo desde el propio calibrador (modo activo) o voluntariamente trabajar en modo pasivo.
Todos los instrumentos de la familia TINYCAL ofrecen una gran precisión y alta resolución lo que unido a su facilidad de manejo, gran fiabilidad y comodidad de transporte, por su peso y dimensiones reducidas, hacen de estos equipos unos patrones básicos en el taller de instrumentación.
El detector de gas de punto fijo Vanguard WirelessHART está diseñado para llenar los vacíos en la cobertura de detección de gas existente o para proporcionar cobertura en áreas con limitaciones de cableado de energía y señal. Es una alternativa a los detectores tradicionales con cable y reduce significativamente el tiempo y los costes de ingeniería y despliegue. Vanguard, un verdadero dispositivo inalámbrico con una batería de 5 años de duración y comunicación HART inalámbrica, utiliza sensores tóxicos y combustibles intercambiables que pueden cambiarse en caliente.
Las aplicaciones típicas que utilizan Vanguard incluyen la monitorización de tanques de almacenamiento, producción y refinado de petróleo y gas, monitorización de líneas de vallado y monitorización de emisiones.
El termómetro digital de referencia RTM1-8 es un instrumento de sobremesa diseñado y fabricado por GOMETRICS para la indicación de la temperatura con un nivel de precisión muy alto y una estabilidad a lo largo del tiempo extremadamente elevada, lo que confiere a este instrumento un grado de fiabilidad sólo ofrecidos por sofisticados instrumentos de laboratorio.
El monitor de temperatura RTM1-8 acepta termorresistencias tipo RTD y termopares. Incorpora un microprocesador de 16 bits realizando los cálculos de caracterización en la conversión resistencia–temperatura (para RTD) y tensión–temperatura (para TC).
El equipo implementa en sus algoritmos matemáticos los polinomios decaracterización, consiguiendo que el error de conversión Ohms o mV – temperatura sea 10 veces menor que la resolución del instrumento.
El RTM1-8 incorpora un convertidor A/D de 24 bits de resolución, que junto con el diseño del circuito electrónico consigue una alta repetibilidad y fiabilidad en las medidas.
El transmisor de seguridad de la Serie ONE ha sido diseñado por UNITED ELECTRIC CONTROLS para simplificar su instalación, aumentar la seguridad y eliminar las falsas alarmas. El auto-diagnostico redundante “IAW” del equipo detecta el estado de abierto/cerrado y sensor averiado.
La salida analógica del transmisor proporciona la variable de proceso y la información del fallo detectado. Posee salidas digitales para proporcionar una alarma de fallo del equipo para ejecutar una parada de emergencia.
El instrumento está protegido con una contraseña para evitar cambios no deseados de los parámetros, eliminando el riesgo de manipulación indebida, y memoriza internamente los valores máximos y mínimos alcanzados.
La retro-iluminación LED que incorpora el equipo mejora la visualización de variables de proceso, parámetros y el estado en lugares con poca luz.
El carro de servicio con 8/10 botellas de nitrógeno es un sistema integrado de transporte, almacenamiento y suministro de nitrógeno.
Se trata de un equipo fabricado por Gometrics, diseñado para poder realizar varias funciones neumáticas como son el llenado de botellas (un máximo de 8/10 botellas hasta 3100 psi) y regulación de presión de entrada a diferentes rangos de presión.
Una vez llenas las botellas, el armario C-8B puede controlar la presión de éstas mediante tres salidas neumáticas que el operador puede ajustar individualmente (dos de ellas) mediante un regulador de presión y sus correspondiente manómetros. La tercera salida es la única de las tres que ya viene prefijada de fábrica mediante un regulador interno ajustado y sellado a 120 psi aproximadamente.
Además, se puede visualizar la presión mediante un manómetro que está asociado a la salida de este regulador.
El manómetro digital T210-IS forma parte de la serie Tinycal T210, unos instrumentos portátiles basados en un microprocesador, diseñados y fabricados por Gometrics para indicar los valores de presión. El T210-IS tiene la especificidad de estar preparado y certificado para atmósferas explosivas y se diferencia por su carátula de color rojo.
El T210-IS de Gometrics está permitido para zona 0 (presencia permanente de gas inflamable), grupo II, gases, vapores o nieblas del grupo B (metano, propano, etileno) y clase de temperatura T4. Clasificado código II 1G Ex ia IIB T4.
El instrumento está diseñado para funcionar como manómetro y miliamperímetro digital, lo que le confiere una mayor versatilidad y permite la calibración de los transmisores electrónicos de presión con un solo instrumento, leyendo tanto la presión generada como la señal de 4-20 mA de la salida del transmisor, con sólo pulsar una tecla.
El sensor de presión está incorporado en el equipo y está hecho de acero inoxidable. Esto, junto con su capacidad para soportar el exceso de presión, garantiza la larga vida del instrumento.
El teclado de la parte frontal tiene un diseño ergonómico creado especialmente para que pueda ser manejado con una sola mano, permitiendo las siguientes funciones:
El diseño compacto del manómetro Tinycal permite operaciones de calibración rápidas y eficientes tanto en el campo como en el taller. También tiene un soporte de escritorio estilo atril para una fácil lectura.
Los estuches de calibración Ecal de Gometrics están compuestos por un conjunto de instrumentos básicos, elementos de generación de presión o vacío y de accesorios de conexión, seleccionados adecuadamente para la realización de operaciones fundamentales de calibración, todo ello presentado en un estuche ligero y robusto, que facilita el transporte y la conservación de los equipos.
Existen diferentes modelos de estuches Ecal conteniendo diferentes equipos o combinaciones, y que se adecúan a cada necesidad.
Los instrumentos y accesorios que constituyen los diferentes estuches han sido seleccionados bajo criterios de utilidad y fiabilidad, garantizados por la larga trayectoria de Gometrics en el sector de la calibración.
