Un instrumento ideal para ajustes o calibraciones en campo de instrumentos de proceso

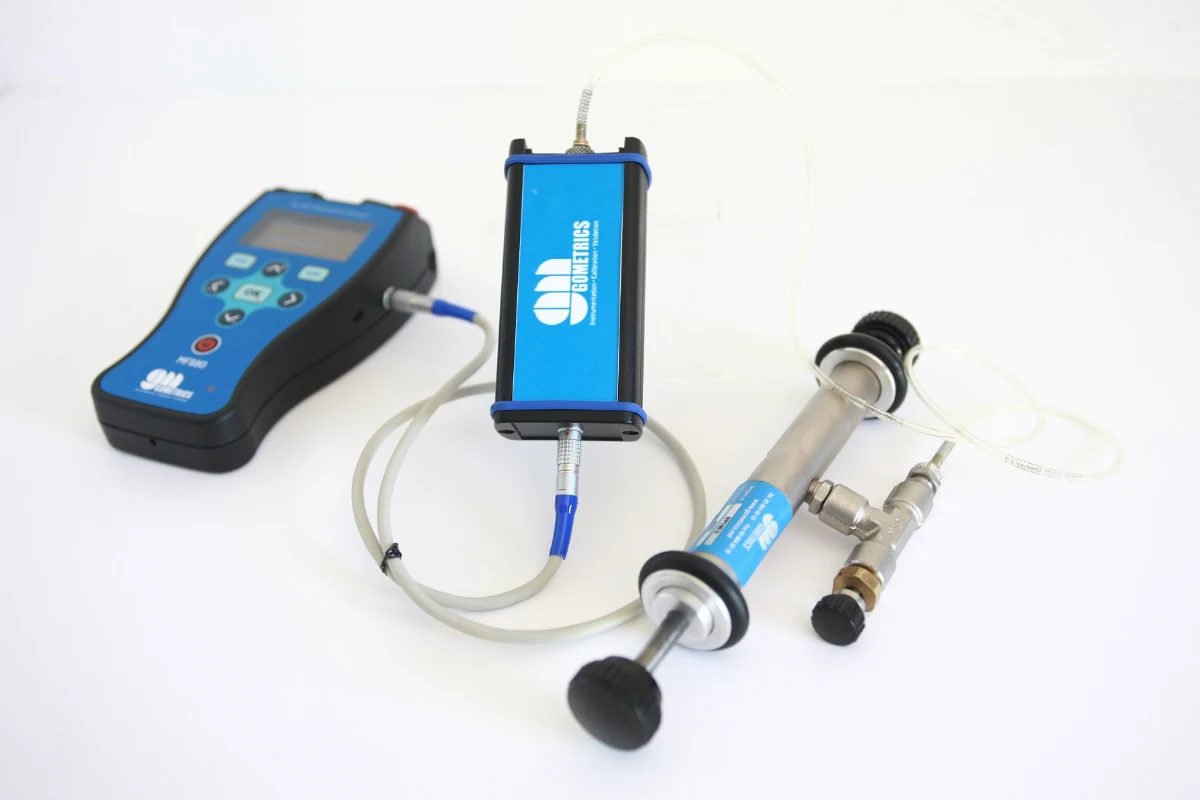

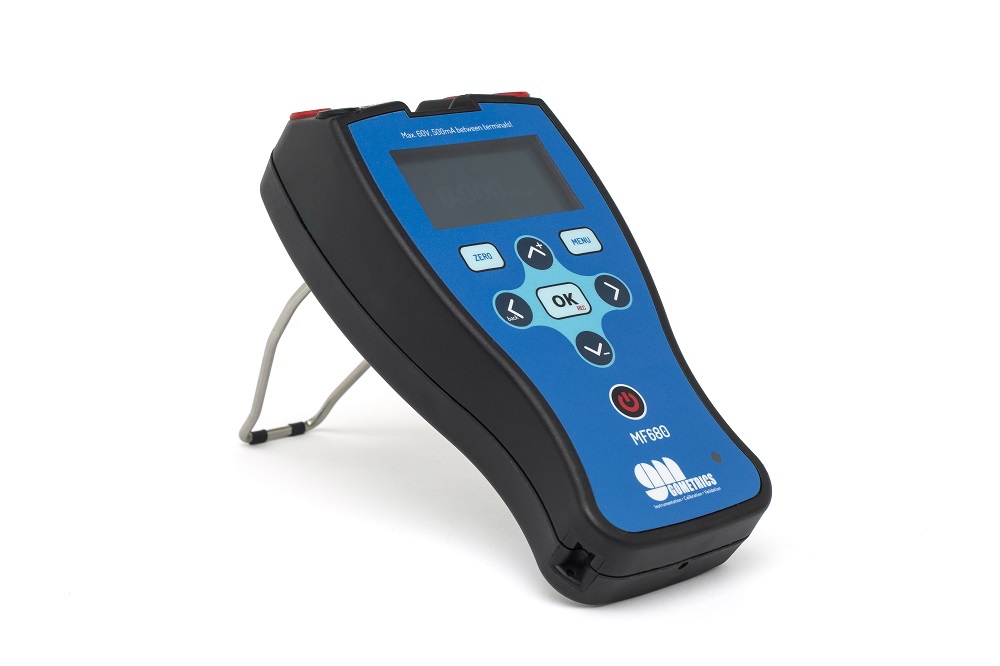

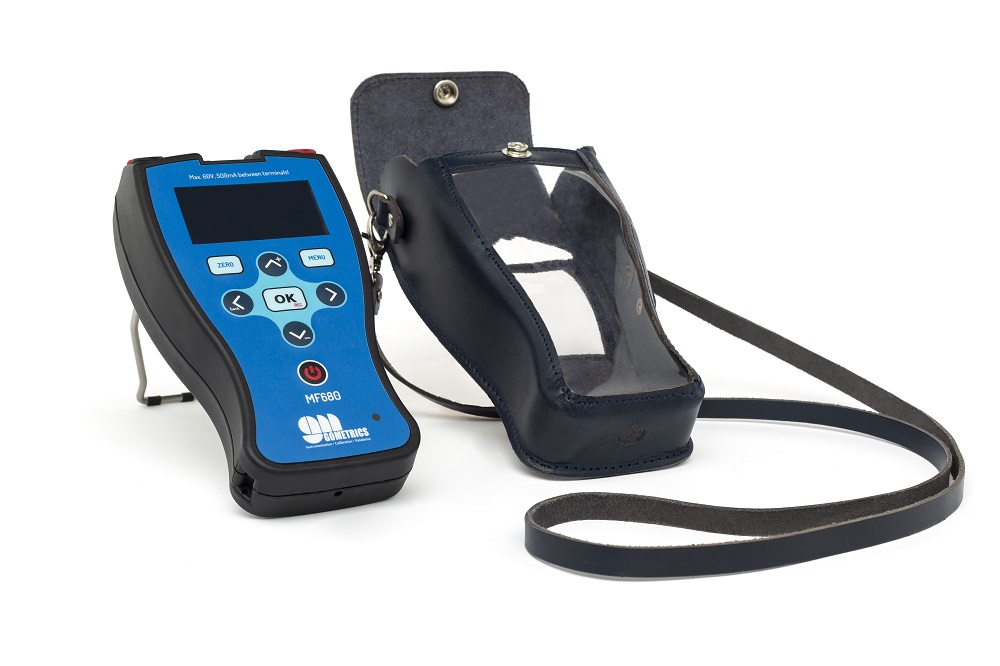

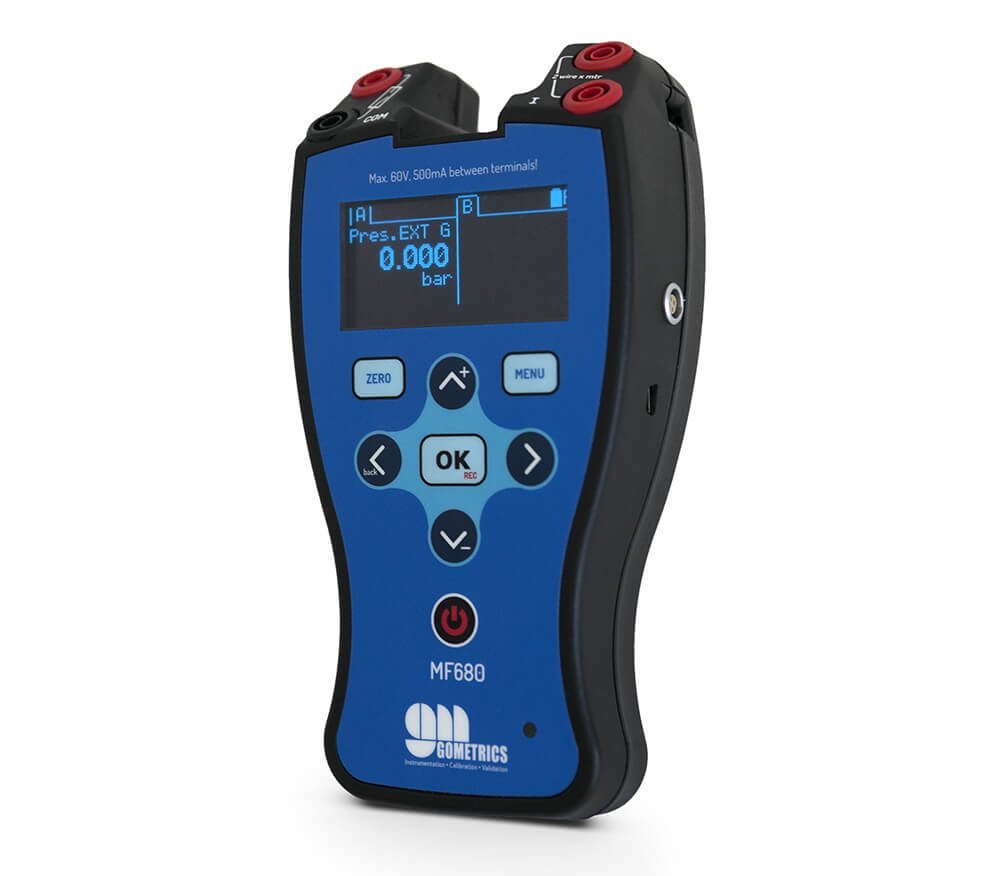

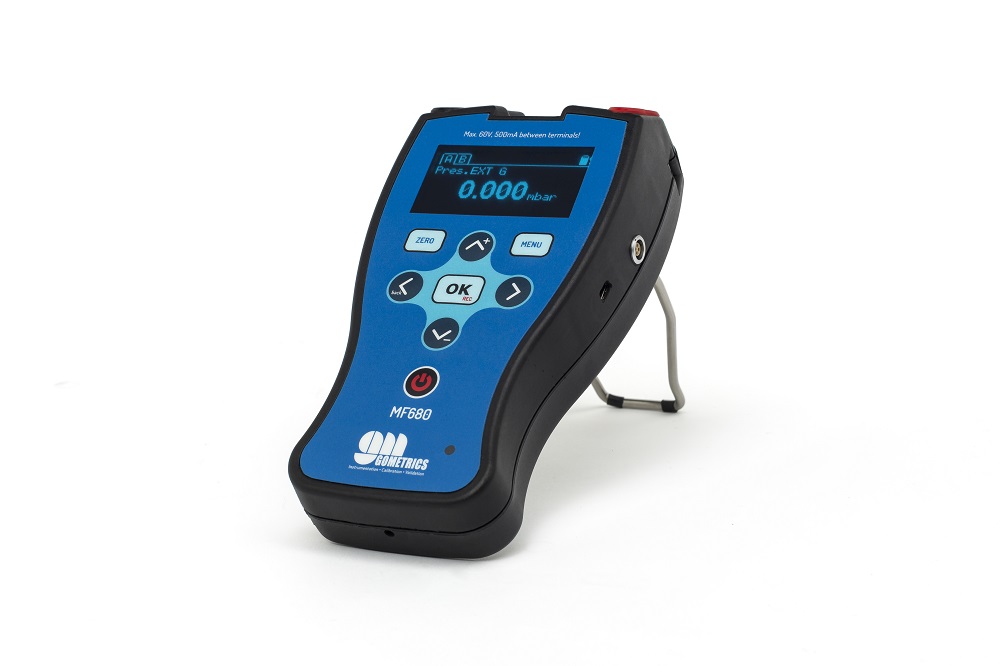

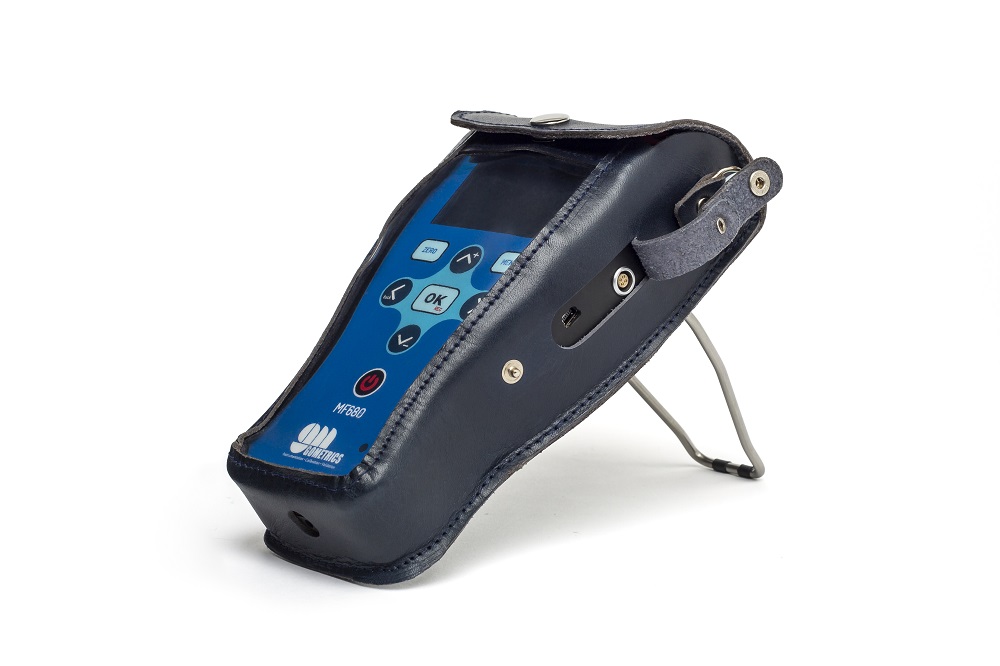

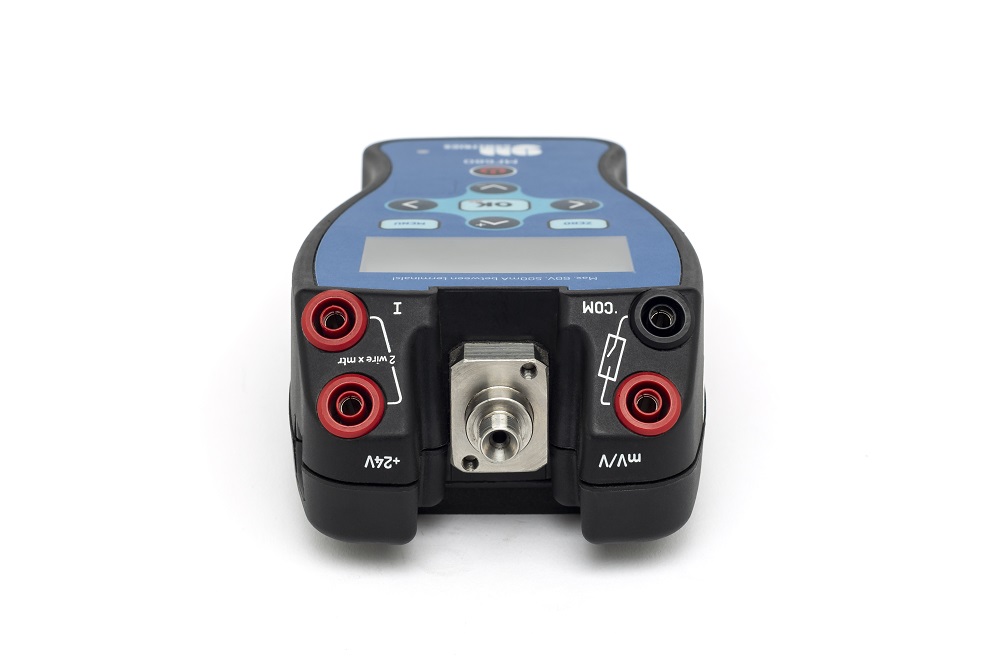

El calibrador de proceso multifunción MF680 fabricado por Gometrics es un instrumento que reúne tecnología, robustez y facilidad de uso. Ideal para los ajustes o las calibraciones en campo de una gran variedad de instrumentos de proceso, un compromiso ideal entre prestaciones, dimensiones, facilidad de uso y coste.
El calibrador MF680 es un indicador digital de presión basado en microprocesadores. El instrumento va provisto internamente de un sensor de tipo strain gauge en acero inoxidable para rangos superiores a 1 bar.

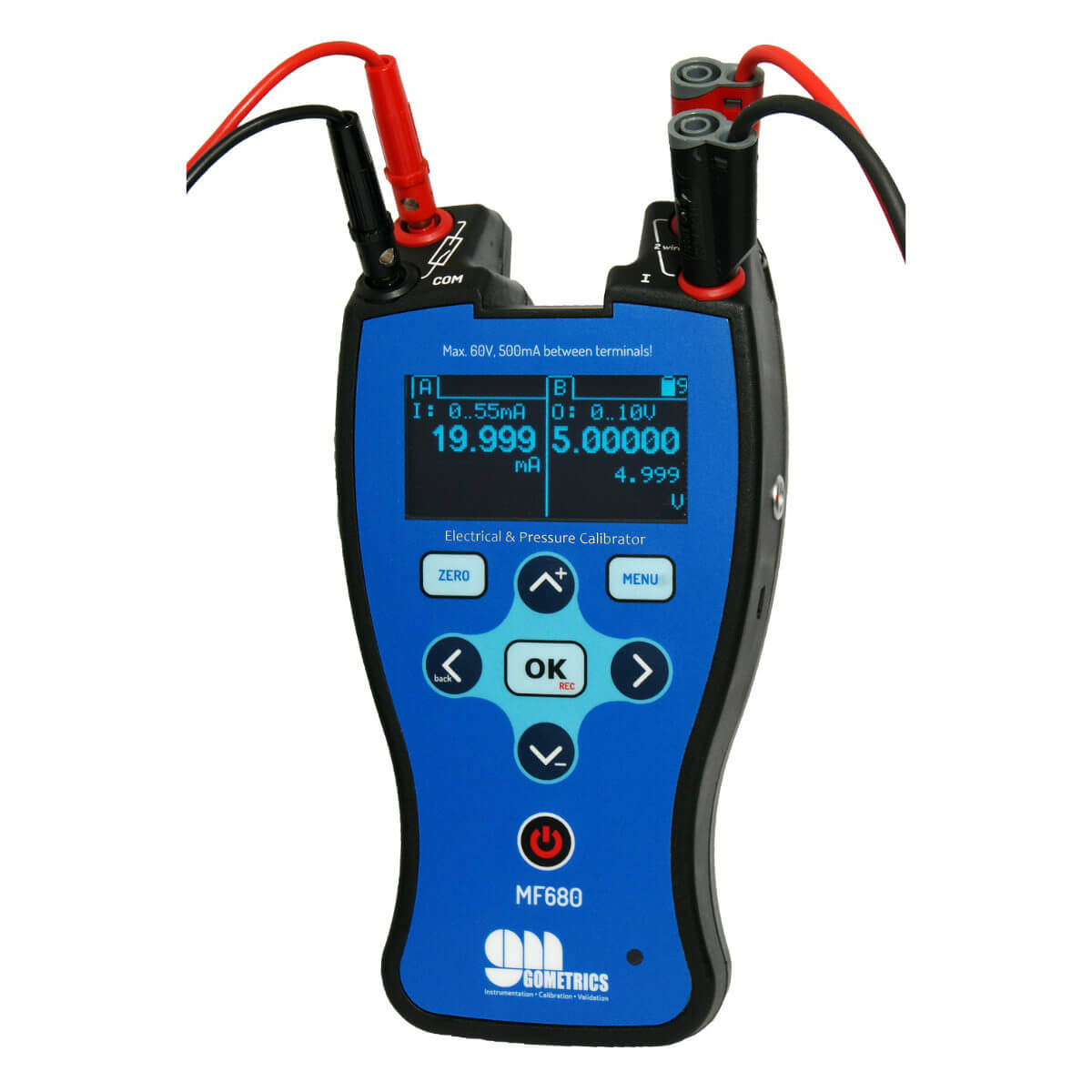

El nuevo MF680 puede también medir o generar corriente de forma simultánea, la indicación de ambas variables en la pantalla permiten ahorrar en tiempo, mientras que, el hecho de poder trabajar en valores porcentuales para las señales de entrada y de salida, permite minimizar las posibilidades de error en la calibración de transmisores de presión.
Doble lectura: presión y corriente en la misma pantalla,
Indicación activa o pasiva (con o sin fuente 24 Vcc) configurable desde el propio calibrador,
Datalogger para registro y memorización de datos.
VENTAJAS
Versátil y fácil de manejar
Económico
Coeficientes integrados
Menú intuitivo y multi idiomas que facilita el acceso a funciones de medida de presión, medición o generación de corriente y tensión.
APLICACIONES
Calibración de instrumentos de medición de presión y señales eléctricas
Capacidad multifunción de calibrar distintos instrumentos: indicadores digitales, manómetros, alarmas de presión de tipo contacto y transmisores de presión o eléctricos.
Todos los instrumentos de la serie Tinycal tienen una doble función: generación/simulación y medición. Las teclas del panel frontal del instrumento permiten la configuración para la generación de valores de ajuste en unidades de ingeniería o porcentajes. Las teclas del panel también permiten la generación en pasos que se pueden cronometrar de 1 a 9 segundos por paso, que memoriza gracias a sus 6 teclas de configuración. La simulación desde el instrumento -T240 y T250- puede configurarse para simular la respuesta del sensor (Pt100 o tipo de termopar seleccionado).
La función de medición se puede seleccionar fácilmente con la tecla IN/OUT, como se indica claramente en la pantalla, que indica el valor a medir. Para evitar posibles errores de conexión o manipulación, el circuito de medida está protegido contra cortocircuitos y tensiones externas de hasta 30 V, garantizando una mayor vida útil del instrumento. Los modelos T220 y T225 de la familia Tinycal están equipados con una fuente de alimentación integrada de 24 V CC que permite alimentar el lazo desde el calibrador (modo activo), o de forma voluntaria en modo pasivo.

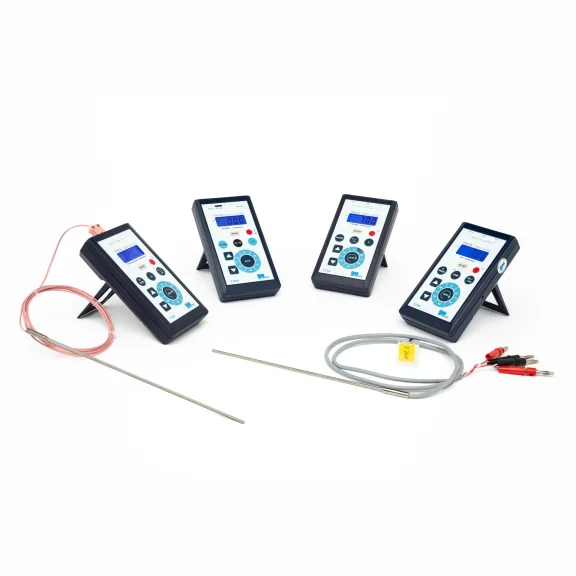

Todos los instrumentos de la familia Tinycal ofrecen mediciones de alta precisión y alta resolución que, junto con su facilidad de uso, alta fiabilidad y cómodo transporte, así como su reducido peso y reducido tamaño, los convierten en estándares básicos en un taller de instrumentación.

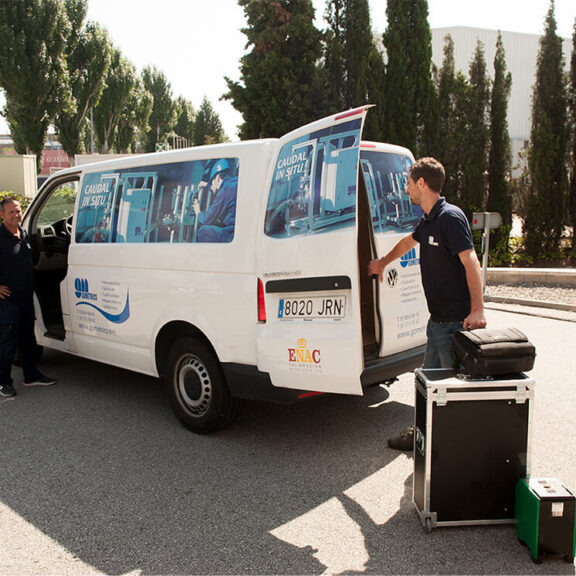

Gometrics ha diseñado y desarrollado un sistema para la calibración in situ de medidores de caudal instalados en planta. Se trata de un sistema de gran fiabilidad y muy versátil, que cubre todos los tipos de caudalímetros: Vórtex, másicos, coriolis, ultrasonidos, electromagnéticos, turbinas, etc.
El sistema consta de los siguientes componentes o accesorios:
La serie de bancos de pruebas para las toberas sónicas SMF® ha sido específicamente diseñada para la calibración con gases. El sistema genera el caudal requerido con gran precisión y estabilidad. Dependiendo de los requisitos de caudal del cliente, se pueden combinar hasta 8 toberas sónicas. Los diferentes circuitos resultantes permiten una generación de flujo de 28 = 256 flujos diferentes. Con las toberas, se puede establecer un flujo preciso en un tiempo muy corto (alrededor de 500 ms). El sistema está fabricado como unidad compacta y viene equipado con los sensores apropiados (temperatura, presión y humedad) para la determinación de la densidad. Una bomba de vacío, o la conexión a la red de vacío de la instalación, asegura la generación de la relación de presión crítica necesaria aguas abajo de las toberas. Alternativamente, la operación se puede realizar con sobrepresión. El sistema está controlado por un PC dotado de un preciso hardware de adquisición de datos de medición y un software de medición y control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).
La aplicación de calibración Beamex bMobile2 es una solución multiplataforma para dispositivos móviles intuitiva y potente, una solución sin papel que ejecuta y documenta calibraciones de instrumentos de proceso, inspecciones relacionadas con el mantenimiento y calibraciones de instrumentos de pesaje.
La aplicación Beamex bMobile 2 sustituye a la antigua Beamex bMobile.
Despídase del papel: ¡mejore la eficacia y reduzca los errores!
Muchos centros de industria de procesos siguen utilizando lápiz y papel para documentar sus calibraciones e inspecciones, lo que supone un proceso ineficiente y propenso a errores.
Beamex bMobile 2 es una aplicación para dispositivos móviles que ofrece una ejecución sin papel y una documentación de las actividades de calibración e inspección del sector. Funciona junto con el software de gestión de calibración Beamex CMX.
La aplicación Beamex bMobile funciona fuera de línea, complementando el software de gestión de calibración Beamex CMX en línea, dado que, en una planta de proceso no siempre existe la posibilidad de contar con una conexión a la red fiable.
La aplicación Beamex bMobile soporta la tecnología «Mobile Security Plus» de Beamex, una solución para garantizar la integridad de los datos de calibración a lo largo de todo el proceso de calibración.
¿Cómo funciona?
Utilice el software de gestión de calibración Beamex CMX para planificar y organizar sus actividades de calibración y de inspección. Cuando sea el momento de realizar las tareas de calibración o de inspección, puede mandar las órdenes de trabajo de manera inalámbrica desde el CMX al dispositivo móvil mediante la aplicación Beamex bMobile y salir a la planta. En el momento de trabajar, la aplicación Beamex bMobile le guía paso a paso durante todas las actividades. Los resultados se guardan de manera segura con información trazable y cuando vuelva a la oficina, podrá subir de manera inalámbrica los resultados al software CMX. Los resultados se guardan automáticamente en la base de datos, desde donde se pueden imprimir informes y se actualiza la planificación.
Calibración de instrumentos de proceso
Utilice el software Beamex CMX para planificar y organizar calibraciones.
Envíe las órdenes de trabajo a un dispositivo móvil con la aplicación bMobile.
Utilice la aplicación Beamex bMobile para ejecutar y documentar las calibraciones de sus diferentes instrumentos de proceso.
Calibración de instrumentos de pesaje
Utilice el software Beamex CMX para planificar y organizar las calibraciones de sus instrumentos de pesaje.
Puede utilizar CMX para documentar la calibración de sus instrumentos de pesaje o puede enviar órdenes de trabajo a un dispositivo móvil con la aplicación bMobile y utilizarla (fuera de línea) para guiar y documentar las calibraciones de los instrumentos de pesaje. CMX y bMobile incluyen todas las pruebas necesarias para la calibración de instrumentos de pesaje como, por ejemplo, pruebas de excentricidad, de repetibilidad, de pesaje y de pesada mínima.
Inspecciones de mantenimiento
Utilice el software Beamex CMX para planificar y organizar las inspecciones de mantenimiento y para elaborar instrucciones detalladas para cada inspección.
Envíe la orden de trabajo del software CMX a un dispositivo móvil y vaya al momento del trabajo en el que se realizan las inspecciones. El resultado se registra en el dispositivo móvil y, después, podrá subir los resultados al software CMX.
Las inspecciones habituales incluyen inspecciones de áreas peligrosas, inspecciones del sistema de seguridad, zonas de obra, comprobaciones de mantenimiento preventivo, inspecciones de sistemas HVAC, comprobaciones del sistema de enclavamiento, etc.
Integridad de los datos de calibración y de inspección
Cuando se utiliza Beamex bMobile junto con el software Beamex CMX y la tecnología «Mobile Security Plus» de Beamex, se obtiene un sistema sin papel que garantiza la integridad de los datos de acuerdo con los estándares más altos y minimiza el riesgo de violación de los principios ALCOA.
Obtenga la aplicación bMobile 2 y pruébela
Puede descargarse la aplicación para Android Beamex bMobile de forma gratuita de Google Play o de Microsoft Store.
La aplicación incluye un «modo de demostración» para que pueda probarlo incluso sin el software de gestión de calibración Beamex CMX.
El carro de servicio con 8/10 botellas de nitrógeno es un sistema integrado de transporte, almacenamiento y suministro de nitrógeno.
Se trata de un equipo fabricado por Gometrics, diseñado para poder realizar varias funciones neumáticas como son el llenado de botellas (un máximo de 8/10 botellas hasta 3100 psi) y regulación de presión de entrada a diferentes rangos de presión.
Una vez llenas las botellas, el armario C-8B puede controlar la presión de éstas mediante tres salidas neumáticas que el operador puede ajustar individualmente (dos de ellas) mediante un regulador de presión y sus correspondiente manómetros. La tercera salida es la única de las tres que ya viene prefijada de fábrica mediante un regulador interno ajustado y sellado a 120 psi aproximadamente.
Además, se puede visualizar la presión mediante un manómetro que está asociado a la salida de este regulador.
Los manómetros digitales DPM-500 son unos instrumentos de calibración programables basados en microprocesador que pueden ser configurados desde el propio teclado.
Características como configuración de las alarmas de alta y baja, diferencial de las mismas, retención de lectura (peak & valley), etc., son accesibles de una forma rápida y sencilla permitiendo adaptar el instrumento a cualquier aplicación o nuevas exigencias del procedimiento.
El DPM-500 incorpora un transductor de presión tipo “strain gauge” en caja con teclado frontal de dimensiones normalizadas.
Plan renove: cambie su DPM-500 por el nuevo modelo DPM-600.
Más información sobre el nuevo manómetro digital de panel programable DPM-600.
El manómetro digital T210-IS forma parte de la serie Tinycal T210, unos instrumentos portátiles basados en un microprocesador, diseñados y fabricados por Gometrics para indicar los valores de presión. El T210-IS tiene la especificidad de estar preparado y certificado para atmósferas explosivas y se diferencia por su carátula de color rojo.
El T210-IS de Gometrics está permitido para zona 0 (presencia permanente de gas inflamable), grupo II, gases, vapores o nieblas del grupo B (metano, propano, etileno) y clase de temperatura T4. Clasificado código II 1G Ex ia IIB T4.
El instrumento está diseñado para funcionar como manómetro y miliamperímetro digital, lo que le confiere una mayor versatilidad y permite la calibración de los transmisores electrónicos de presión con un solo instrumento, leyendo tanto la presión generada como la señal de 4-20 mA de la salida del transmisor, con sólo pulsar una tecla.
El sensor de presión está incorporado en el equipo y está hecho de acero inoxidable. Esto, junto con su capacidad para soportar el exceso de presión, garantiza la larga vida del instrumento.
El teclado de la parte frontal tiene un diseño ergonómico creado especialmente para que pueda ser manejado con una sola mano, permitiendo las siguientes funciones:
Cambio de unidades de ingeniería (bar, kPa, kgf/cm², mbar, psi, mmHg, mH2O, cmH2O, mmH2O, atm)
Auto-cero
Selección de entrada: presión o corriente
El diseño compacto del manómetro Tinycal permite operaciones de calibración rápidas y eficientes tanto en el campo como en el taller. También tiene un soporte de escritorio estilo atril para una fácil lectura.
Los indicadores digitales Gometrics TI-550 son receptores de panel que expresan en una pantalla digital las variaciones de una señal electrónica procedente de un instrumento de proceso, transmisor, convertidor.
La serie TI-500 reúne una gama de instrumentos electrónicos de altas prestaciones, programables desde el teclado frontal que permite el acceso hasta un total de tres páginas de programación para la configuración del instrumento según la aplicación, variando a voluntad de una forma rápida y sencilla, la señal de entrada, salida analógica, alarmas, etc.
Una pantalla de cinco dígitos de clara lectura, LEDS de posición de alarmas y tres teclas de membrana para su configuración, completan la carátula frontal de este instrumento de alta precisión y fiabilidad, dimensiones normalizadas y atractivo diseño.
El instrumento puede entregarse configurado para la aplicación requerida y se suministra con Certificado de Calibración trazable.
