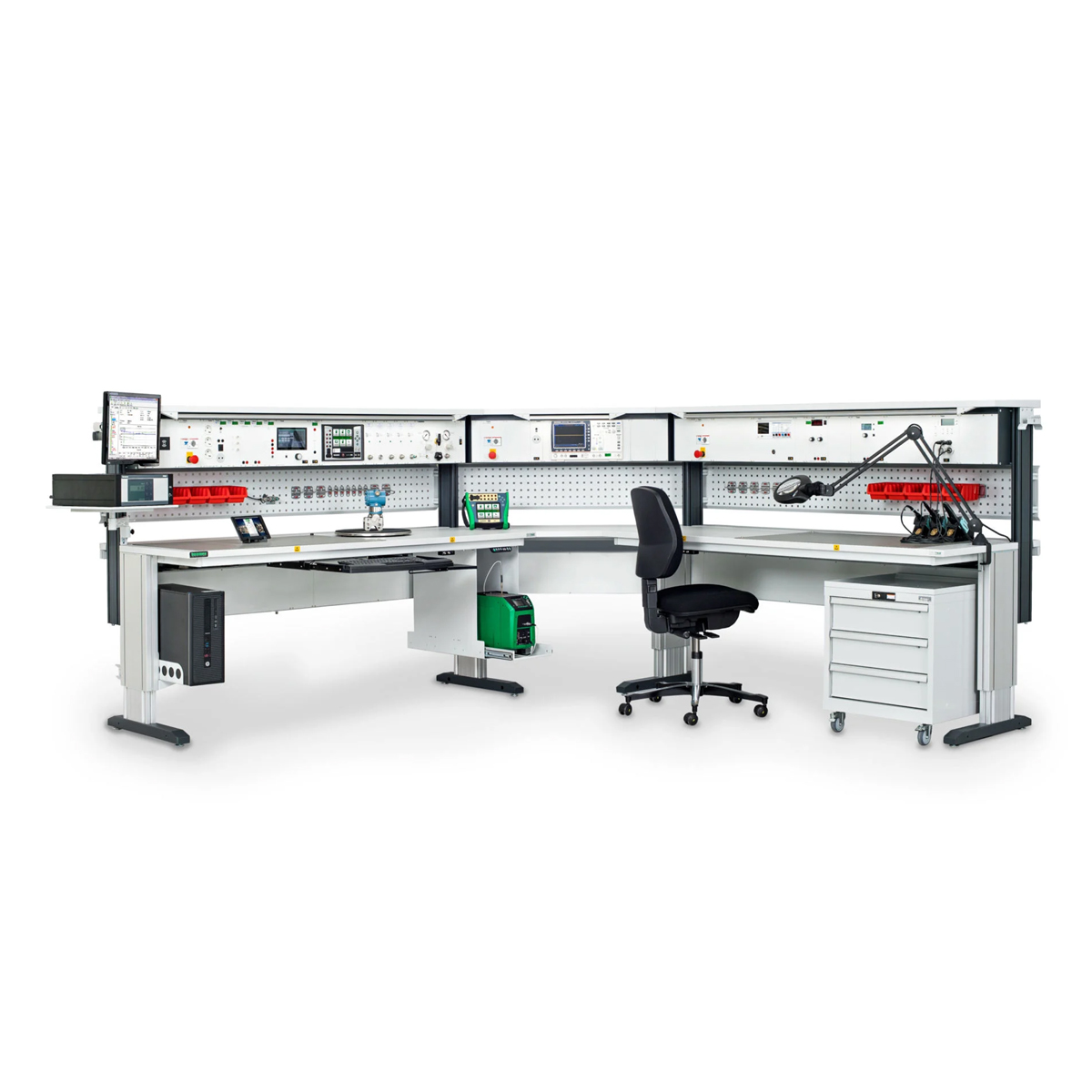

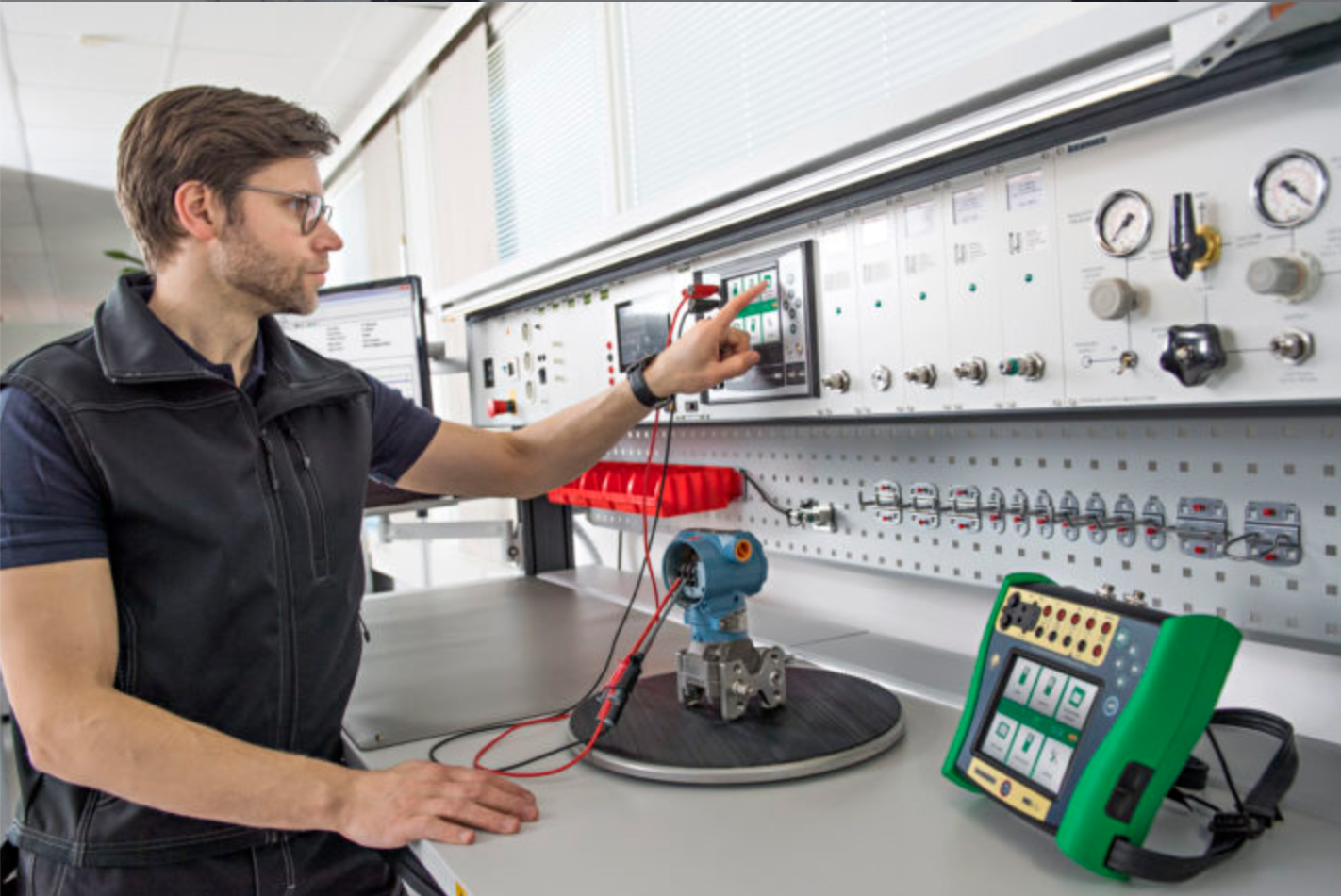

La unidad principal de calibración MC6 Workstation en CENTRiCAL, forma parte de la solución de calibración integrada Beamex. CENTRiCAL es un sistema modular de calibración y ensayo destinado a talleres y laboratorios. Ofrece instalaciones eficientes y ergonómicas para el mantenimiento de instrumentos de proceso.
El banco de calibración CENTRiCAL es el resultado de aunar décadas de experiencia ofreciendo soluciones de calibración para talleres de instrumentación y eléctricos del sector industrial. Una solución estándar que, a la vez, puede configurarse, combinando facilidad de uso, versatilidad y ergonomía, permitiendo mejorar las calibraciones en un taller.
¿Por qué realizar la calibración en taller?
Durante la fase de puesta en servicio es más rápido y sencillo calibrar todos los instrumentos en el taller antes de su instalación en proceso.
Las condiciones del taller favorecen la obtención de unos resultados de calibración con un mayor nivel de exactitud.
El taller permite más eficacia en la calibración de dispositivos y elementos que están sujetos a rotación y también para aquellos de recambio, además es más adecuado y seguro.
La eficiencia, ergonomía y eficacia destacan entre las muchas razones a favor de la calibración en taller.
Características de Beamex CENTRiCAL:
Modular y versátil
Beamex CENTRiCAL es una solución muy modular y versátil que ofrece la posibilidad de configurarse según sus necesidades y puede usarse para numerosas aplicaciones.
Ergonómico

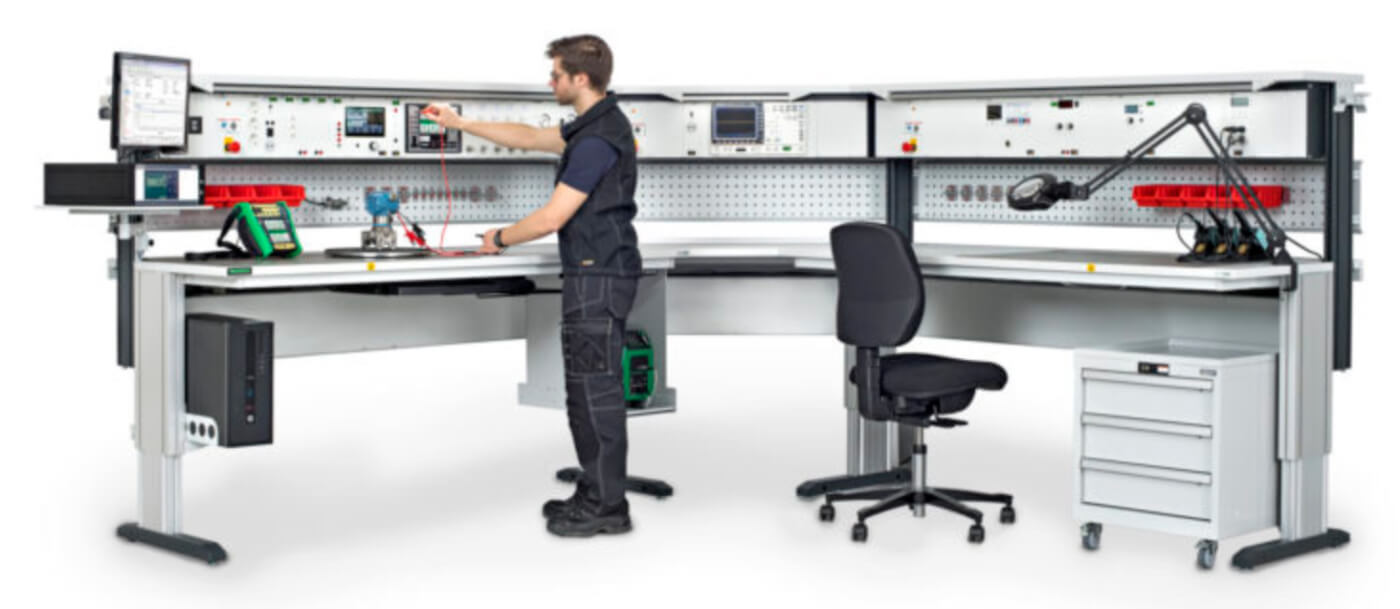

Con CENTRiCAL se puede trabajar de forma ergonómica en el taller. Mediante el ajuste eléctrico puede adaptar la altura del tablero a el nivel más óptimo para la realización de los trabajos. Con todo el equipo situado de forma ergonómica en el banco, aumenta la eficiencia a la hora de trabajar.
Configuraciones/composiciones ya confeccionadas y disponibles para el usuario
CENTRiCAL es muy modular y los paquetes preparados facilitan la configuración y compra del tipo de banco que más se ajuste a sus necesidades.
Protegido contra descargas electrostáticas
Todos los componentes del sistema CENTRiCAL están protegidos contra descargas electrostáticas (ESD). Esto hace que el banco sea totalmente seguro.
Listo para su uso
Todos los módulos entregados con CENTRiCAL son calibrados antes de la entrega e incluyen el certificado de calibración. Puede empezar a usar el banco inmediatamente sin necesidad de calibrar el equipo primero.
Forma parte de la Solución de Calibración Integrada de Beamex
El módulo de la estación de trabajo MC6 es el centro de las calibraciones en el banco CENTRiCAL. Es un calibrador-documentador que también puede comunicarse con el software de gestión de calibraciones Beamex, proporcionando un proceso de calibración libre de todo uso de papel.
Calibración sin papel
La solución CENTRiCAL unida al MC6 le permite además de calibrar, documentar electrónicamente las calibraciones.
Cuando se usa el banco con el software de calibración Beamex (Beamex CMX o Beamex LOGiCAL) no se necesita papel para el proceso de calibración. Deja de ser necesario escribir los resultados de la calibración en papel, realizar cálculos de error manuales o introducir manualmente los resultados en el software.
Todo el proceso de calibración es digital y no requiere el uso de papel en ningún momento, lo que ahorra tiempo y dinero, mejora la calidad y reduce el riesgo de que se produzcan errores.
Podemos ayudarle a diseñar su banco ideal
Establecer un taller de calibración es un proyecto de gran envergadura que implica muchas tareas interrelacionadas. Por ello, debería abordarse como un proyecto mayor, con una organización del proyecto adecuada. Podemos ayudarle en el diseño de sus bancos de calibración y de ensayo para conseguir el taller de sus sueños.
Tipos de módulos disponibles:
• Módulos de proceso de calibración
• Módulos de medición y generación de presión
• Controlador de presión automático
• Fuentes de alimentación AC y DC
• Una gama de multímetros, generadores de funciones y osciloscopios
• Estaciones de soldadura
• Diversos accesorios
• Y más…
También transmisores de presión diferencial, Convertidores I/P, instrumentos con protocolos de comunicación HART, Profibus PA... etc.
Posibles configuraciones: calibración de presión, calibración de temperatura, reparaciones eléctricas y electrónicas, calibración móvil
Forma parte de la solución de calibración integrada de Beamex
VENTAJAS
Diseño modular y versátil que permite personalizar las configuraciones
Permite trabajar de forma ergonómica en el taller
Facilita un rápido calibrado
Instalación más fácil
Estación de trabajo segura, ergonómica y versátil
Configuraciones/composiciones ya confeccionadas y disponibles para el usuario
APLICACIONES
Ideal para tareas de calibración periódica de instrumentos de proceso, como: transmisores de presión, sensores, indicadores, manómetros, presostatos, registradores.
BANCO REGULABLE EN ALTURA
Banco de trabajo 2000 mm x 800 mm ESD, altura regulable entre 740 – 1190 mm (carga máx. 320 kg)
Parte superior del banco con estante de alta resistencia de 30 mm de grosor (centro de aglomerado con capas de HPL de 0,8 mm, laterales con bordes de plástico de 3 mm DIN EN 61340)
Características ESD del banco: Caja de conexión a tierra ESD + cable con pinzas cocodrilo + broches de presión + correa, alfombrilla para el tablero, patas con niveladores conductivos.
2 columnas elevadoras, velocidad de ajuste 9 mm / s (anticolisión), comandos de ajuste en el marco delantero del banco (bancos interconectados)
Alas estándar (izquierda + derecha) con bisagras de alta calidad y cerrado completo
Placa perforada entre extensiones para una alta estabilidad, altura 250 mm, gris claro
Panel de instrumentos, ancho 2000 mm, 14 MP, color RAL7016 (estructura con acabado fino antracita), fondo 300 mm
Estante 2000 mm x 400 mm en la parte superior del panel de instrumentos con luz LED premium integrada en estación de trabajo, regulable 1800 mm
Brillo regulable 0-100 % y temperatura de color regulable entre 2700 K – 6000 K con doble interruptor oscilante o mediante unidad de control IMOD
Cantidad de luz: 1700 lm (>4500 lux a 500 mm de distancia)
Reproducción de color RA >80 con difusor para iluminación homogénea sin sombras
Cuerpo inclinable 320º, ángulo de emisión 120º
2 paneles de conexión dobles (lado izquierdo y derecho)
1 Módulo de conexión USB para carga, con serigrafía «solo para cargar»
2 tomas de enchufes de red eléctrica (del mismo tipo que el enchufe del banco)
Conector USB MC6WS: PC (conector tapado si no hay ningún MC6WS instalado en el banco)
Conector USB POC8: MC6WS (en el lado del POC8, conector tapado si no hay POC8 instalado)
Conector de la bomba de vacío, conectado al interruptor de la bomba de vacío (en el lado en el que está instalado el POC8 / bomba de vacío)
Contenedores de plástico (tamaño 7) con barra de sujeción, 160 x 105 x 75 mm (largo x ancho x alto), ESD negro, juego de 5 piezas
12 soportes para el colgado de herramientas en placa perforada
Cable de alimentación de 3 m con conector Schuko acodado
CENTRiCAL CM
BANCO ESQUINERO REGULABLE EN ALTURA
Banco esquinero 1035 mm x 1035 mm, altura ajustable
Parte superior del banco con estante de alta resistencia de 30 mm de grosor (centro de aglomerado con capas de HPL de 0,8 mm, laterales con bordes de plástico de 3 mm DIN EN 61340)
Características ESD del banco: Caja de conexión a tierra ESD + cable con pinzas cocodrilo + broches de presión + correa, alfombrilla para el tablero, patas con niveladores conductivos
Placa perforada para el colgado de herramientas y contenedores, altura 250 mm, gris claro
Panel de instrumentos 7,5 MP, fondo 300 mm, color RAL7016 ESD (estructura con acabado fino antracita)
Estante en la parte superior del panel de instrumentos con luz LED premium integrada y regulable en estación de trabajo (600 mm)
Brillo regulable 0-100 % y temperatura de color regulable entre 2700 K – 6000 K con doble interruptor oscilante o mediante unidad de control IMOD
Reproducción de color RA >80 con difusor para iluminación homogénea sin sombras
Cuerpo inclinable 320º, ángulo de emisión 120º
Tablero de trabajo
Cable de alimentación de 3 m con conector Schuko acodado
CENTRiCAL F
BANCO DE ALTURA FIJA
Banco de trabajo 2000 x 800 mm ESD, altura fija 780 mm
Parte superior del banco con estante de alta resistencia de 30 mm de grosor (centro de aglomerado con capas de HPL de 0,8 mm, laterales con bordes de plástico de 3 mm DIN EN 61340)
Características ESD del banco: Caja de conexión a tierra ESD + cable con pinzas cocodrilo, broches de presión + correa, alfombrilla para el tablero, patas con niveladores conductivos.
Alas estándar (izquierda + derecha) con bisagras de alta calidad y cerrado completo
Placa perforada entre extensiones para una alta estabilidad, altura 250 mm, gris claro
Soporte para cables con arco y peine integrado, en aluminio de 3 mm
Panel de instrumentos, ancho 2000 mm, 14 MP, color RAL7016 (estructura con acabado fino antracita), fondo 300 mm
2 paneles de conexión dobles (lado izquierdo y derecho)
1 Módulo de conexión USB para carga, con serigrafía «solo para cargar»
2 tomas de enchufes de red eléctrica (del mismo tipo que el enchufe del banco)
Conector USB MC6WS comunicación con PC (conector tapado si no hay ningún MC6WS instalado en el banco)
Conector USB POC8 –> MC6WS (en el lado del POC8, conector tapado si no hay POC8 instalado)
Conector de la bomba de vacío conectado al interruptor de la bomba de vacío (en el lado en el que está instalado el POC8 / bomba de vacío)
Luz LED premium para estación de trabajo regulable 1800 mm (montado bajo panel de instrumentos)
Contenedores de plástico (tamaño 7) con barra de sujeción, 160 x 105 x 75 mm (largo x ancho x alto), ESD negro, juego de 5 piezas
12 soportes para el colgado de herramientas en placa perforada
Cable de alimentación de 3 m con conector Schuko acodado
CENTRiCAL CF
BANCO ESQUINERO DE ALTURA FIJA
Banco de trabajo completo de altura fija 1035 mm x 1035 mm ESD, altura fijada a 780 mm
Parte superior del banco con estante de alta resistencia de 30 mm de grosor (centro de aglomerado con capas de HPL de 0,8 mm, laterales con bordes de plástico de 3 mm DIN EN 61340)
Características ESD del banco: Caja de conexión a tierra ESD + cable con pinzas cocodrilo + broches de presión + correa, alfombrilla para el tablero, patas con niveladores conductivos.
Panel de instrumentos 7,5 MP, fondo 300 mm, color RAL7016 ESD (estructura con acabado fino antracita)
Placa perforada para el colgado de herramientas y contenedores , altura 250 mm, gris claro
Tablero de trabajo
Luz LED premium para estación de trabajo regulable 600 mm (montado bajo panel de instrumentos)
Brillo regulable 0-100 % y temperatura de color regulable entre 2700 K – 6000 K con doble interruptor oscilante o mediante unidad de control IMOD
Reproducción de color RA >80 con difusor para iluminación homogénea sin sombras
Cuerpo inclinable 320º, ángulo de emisión 120º
Cable de alimentación de 3 m con conector Schuko acodadoOBSERVACIÓN: Solo se puede instalar entre dos bancos rectos de altura fija (9975000)
CENTRiCAL TR
BANCO MÓVIL
El banco de calibración móvil de Beamex
Ruedas giratorias ESD, diámetro 125 mm
Soporte para botella de gas, altura máxima 1065 mm, diámetro 140-204 mm
Estante de alta resistencia, de 30 mm de grosor, con ancho de 559 mm por una altura de 500 mm (centro de aglomerado con capas de HPL de 0,8 mm, laterales con bordes de plástico de 3 mm DIN EN 61340)

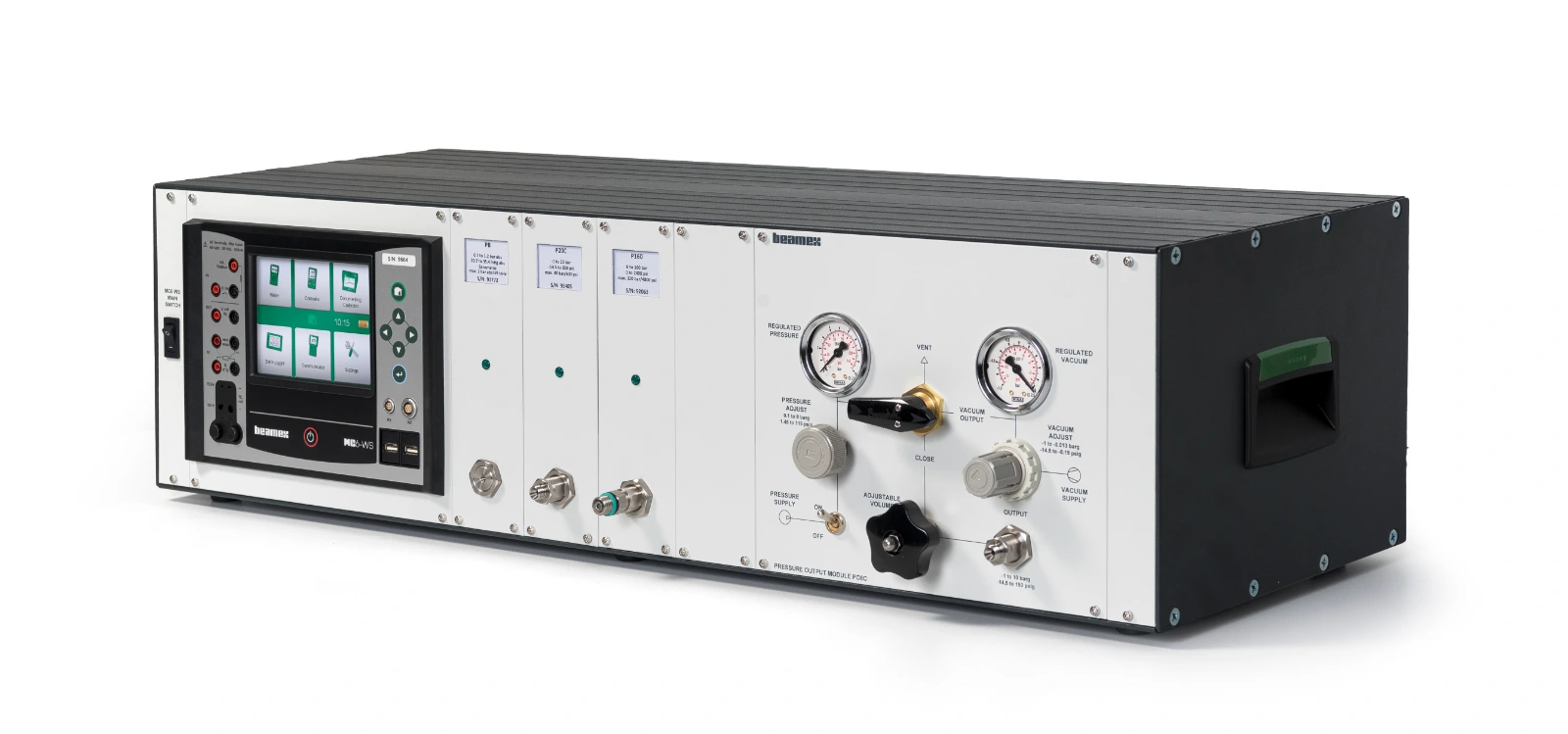

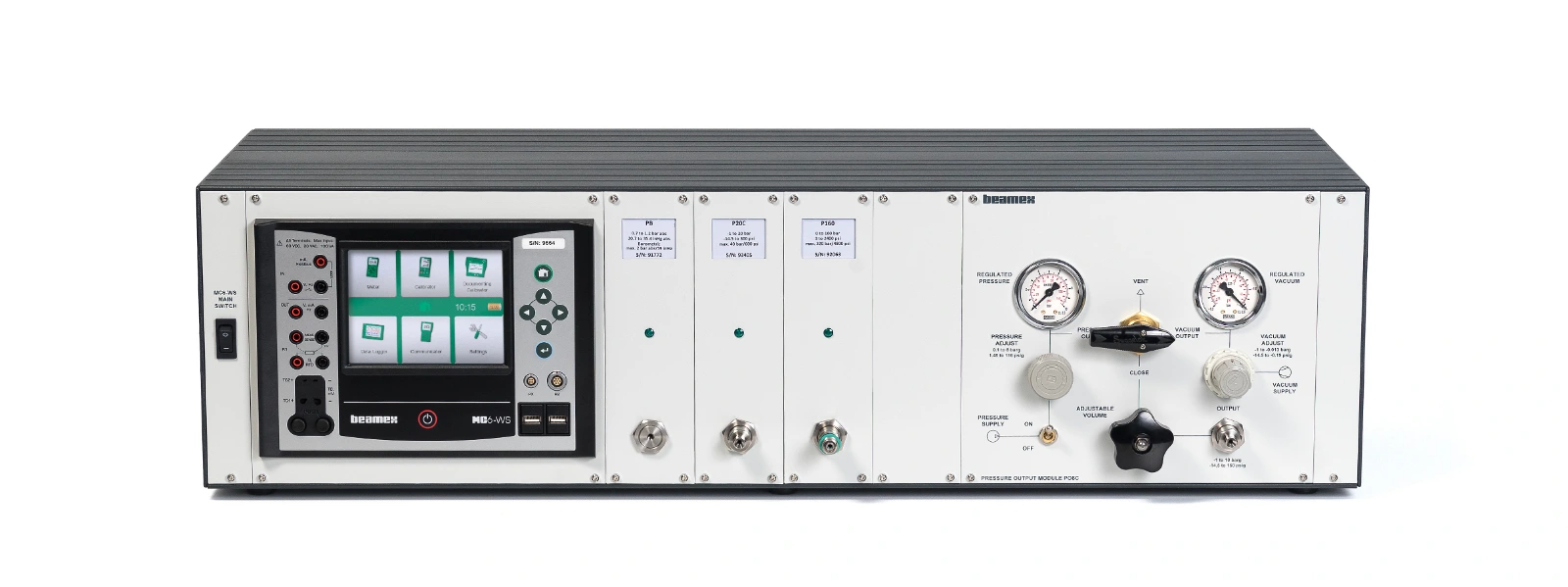

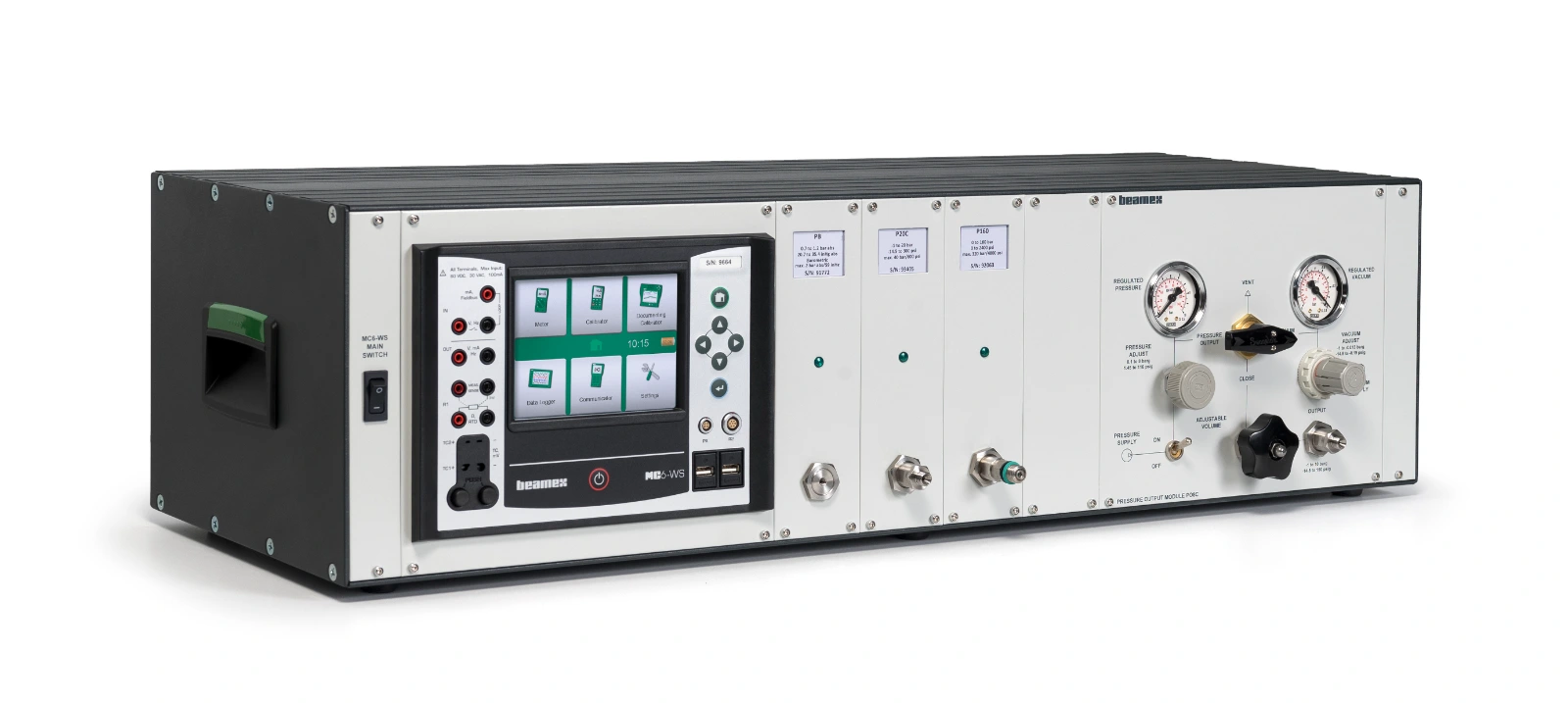

Módulo principal de calibración MC6 Workstation
Funciones de medición, generación y simulación
Medición de presión
Medición y generación de voltaje
Medición y generación de corriente
Medición y generación de frecuencia
Recuento y generación de pulsos
Detección del estado de contactos
Fuente de alimentación interna de 24 V CC
Medición de resistencia (dos canales simultáneos) y simulación (un canal)
Medición de termorresistencias (RTD) (dos canales simultáneos) y simulación (un canal)
Medición de termopar (TC) (dos canales simultáneos) y simulación (un canal)
Comunicador HART
Comunicador FOUNDATION Fieldbus
Comunicador Profibus PA
Módulos de medición de presión (P)
Los módulos de presión, con un rango entre -1 y 600 bar, incorporan tecnología avanzada en la medición de presión.
De este modo, son necesarios muy pocos módulos para cubrir un amplio rango de presión con una incertidumbre excelente.MÓDULO RANGO
PO8C –1 a 8 bar g / –14.5 a 116 psi
PO20 0 a 20 bar g / 0 a 290 psi
PO210 0 a 210 bar g / 0 a 3045 psi
IMOD – Unidad de control inteligente y modular
IMOD es la unidad de control central que controla hasta 5 módulos: multímetro, generador de funciones, fuente de alimentación de corriente continua (DC) de laboratorio y fuente de alimentación de corriente alterna (AC). La gran pantalla táctil de 7 pulgadas de la unidad de control IMOD facilita su uso.
1. IMOD Unidad de control (IMOD_CU)
2. Fuente de alimentación DC de laboratorio (IMOD_DC)
3. Fuentes de alimentación AC (IMOD_AC)
4. Multímetro (IMOD_MM)
5. Generador de funciones (IMOD_FG)
Juegos tubos flexibles, adaptadores y cables, en función de los módulos de presión del sistema
